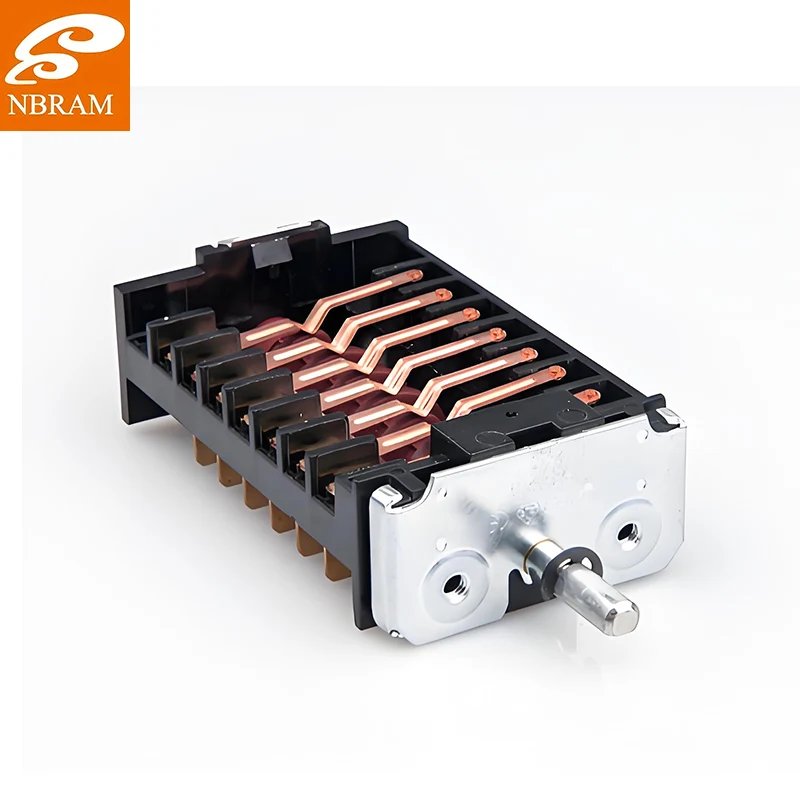

Wenn eine präzise Schaltkreisauswahl und zuverlässige Schaltvorgänge für Ihre elektrischen Systeme von entscheidender Bedeutung sind, liefern die Drehschalter von NBRAM die mechanische Präzision und elektrische Zuverlässigkeit, die Profis fordern. Nachdem ich diese für alles spezifiziert habe, von Industrieschalttafeln bis hin zu Audiogeräten, kann ich bestätigen, dass ein Qualitätsprodukt den entscheidenden Unterschied zwischen reibungslosem Betrieb und ständiger Fehlerbehebung ausmacht. Diese Schalter verfügen über eine robuste mechanische Konstruktion mit positiver Rastpositionierung, Kontakte aus Silberlegierung für geringen Widerstand und lange Lebensdauer sowie anpassbare Konfigurationen von einfachen einpoligen Designs bis hin zu komplexen Anordnungen mit mehreren Decks. Unabhängig davon, ob Sie Schaltkomponenten für Instrumentierung, Stromverteilung oder Steuerungssysteme beschaffen, bieten die Drehschalter von NBRAM das taktile Feedback und die elektrische Leistung, die einen zuverlässigen Betrieb über Tausende von Zyklen hinweg gewährleisten. Bestellen Sie diese mechanischen Präzisionsschalter für Anwendungen, bei denen sich die Schaltzuverlässigkeit direkt auf die Systemleistung und Betriebssicherheit auswirkt.
Nachdem ich jahrelang mit schlecht konzipierten Schaltsystemen gerungen habe, die im ungünstigsten Moment ausfielen, habe ich eine tiefe Wertschätzung für die mechanische Eleganz und elektrische Zuverlässigkeit richtig konstruierter Drehschalter entwickelt. Die Produkte von NBRAM stellen die perfekte Verbindung von mechanischer Präzision und elektrischer Leistung dar – es handelt sich nicht nur um einfache Kontaktgeber, sondern um hochentwickelte Schaltungsrouting-Geräte, die alles von der Signalumschaltung auf niedrigem Niveau bis zur Steuerung von Hochleistungsschaltungen bewältigen. Was sie von anderen unterscheidet, ist ihre Fähigkeit, mehrere Schaltungskonfigurationen über eine einzige Steuerschnittstelle bereitzustellen. Dies bietet Ingenieuren eine beispiellose Flexibilität beim Systemdesign und behält gleichzeitig das taktile Feedback bei, auf das sich Bediener für eine sichere Bedienung verlassen.
Sehen wir uns die technischen Spezifikationen an, die in realen Schaltanwendungen wichtig sind. Die Drehschalter von NBRAM verarbeiten je nach Kontaktmaterial und Konfiguration Nennströme von 0,5 A bis 30 A bei 250 V AC. Der Kontaktwiderstand bleibt bei Kontakten aus Silberlegierung unter 20 mΩ, was für die Aufrechterhaltung der Signalintegrität in empfindlichen Anwendungen von entscheidender Bedeutung ist. Der Isolationswiderstand übersteigt 100 MΩ bei 500 V DC, während die Spannungsfestigkeit 1500 V AC eine Minute lang ohne Durchschlag aushält. Die mechanische Lebensdauer beträgt bei Standardmodellen typischerweise mehr als 50.000 Zyklen, wobei einige Hochleistungsversionen 100.000 Betätigungen erreichen. Der Betriebstemperaturbereich reicht von -40 °C bis 85 °C und gewährleistet so eine zuverlässige Leistung unter verschiedenen Umgebungsbedingungen. Die Anzahl der Positionen reicht von 2 bis 12 pro Deck, wobei Konfigurationen mit mehreren Decks eine komplexe Schaltungsführung ermöglichen. Die Drehmomentanforderungen variieren je nach Schaltergröße und Anzahl der Positionen zwischen 5 und 50 Ncm.
Der Herstellungsprozess für Drehschalter kombiniert Präzisionsbearbeitung mit herausragender Elektrotechnik. Wir beginnen mit der Auswahl des Kontaktmaterials – hochreine Silberlegierungen für allgemeine Anwendungen oder Silber-Cadmiumoxid für das Schalten höherer Ströme, bei denen die Lichtbogenbeständigkeit entscheidend ist. Der Kontaktformprozess nutzt Präzisionsstanzen und -formen, um Kontakte mit optimalen Passflächen zu schaffen, die einen geringen Widerstand und einen zuverlässigen Betrieb gewährleisten.
Beim mechanischen Zusammenbau entsteht die eigentliche Kunstfertigkeit. Jeder Rastmechanismus ist sorgfältig kalibriert, um die perfekte Balance zwischen positiver Positionierung und sanfter Drehung zu gewährleisten. Ich habe beobachtet, wie unsere Montagetechniker die Federspannung und die Platzierung der Kugellager angepasst haben, um das zufriedenstellende „Klicken“ zu erzielen, auf das sich die Bediener zur Positionsbestätigung verlassen. Besonderes Augenmerk wird auf die Wellenbearbeitung gelegt; Wir verwenden Messing- oder Edelstahlwellen mit Präzisionstoleranzen, die eine reibungslose Drehung ohne Wackeln oder Spiel gewährleisten.
Der Herstellungsprozess des Decks umfasst das Präzisionsformen des Isoliermaterials. Wir verwenden glasfaserverstärkte duroplastische Kunststoffe, die eine hervorragende Durchschlagsfestigkeit bieten und gleichzeitig die Dimensionsstabilität bei Temperaturschwankungen beibehalten. Die Kontaktträger sind mit Präzisionsschlitzen versehen, die eine perfekte Ausrichtung der beweglichen Kontakte mit den stationären Anschlüssen gewährleisten.
Der Endmontageprozess umfasst die sorgfältige Ausrichtung mehrerer Decks für komplexe Schalter. Unsere Techniker verwenden optische Ausrichtungswerkzeuge, um eine perfekte Ausrichtung zwischen den Decks sicherzustellen – denn bei mehrpoligen Schaltern kann selbst eine geringfügige Fehlausrichtung zu Zeitproblemen während der Schaltvorgänge führen.
Jeder fertiggestellte Drehschalter wird strengen Tests unterzogen, die die Überprüfung der elektrischen Kontinuität an jeder Position, die Prüfung des Isolationswiderstands, die Validierung der dielektrischen Festigkeit und die Prüfung der mechanischen Funktion umfassen. Wir testen Schalter während ihres gesamten mechanischen Lebenszyklus, um eine gleichbleibende Leistung und Kontaktzuverlässigkeit zu überprüfen. Darüber hinaus führen wir Umwelttests durch, einschließlich Temperaturwechsel-, Feuchtigkeitseinwirkungs- und Vibrationstests, um einen zuverlässigen Betrieb unter realen Bedingungen sicherzustellen.
Drehschalter beweisen ihren Wert vor allem bei Anwendungen, die mehrere Schaltkreiskonfigurationen von einem einzigen Steuerpunkt aus erfordern. Ich habe diese für industrielle Bedienfelder spezifiziert, bei denen Bediener zwischen verschiedenen Maschinenbetriebsarten oder Prozessparametern wählen müssen. Die positive Rastpositionierung sorgt für eine taktile Rückmeldung, die die Schalterposition bestätigt, ohne dass eine visuelle Bestätigung erforderlich ist – entscheidend in Umgebungen, in denen Bediener ihre Augen auf den Prozess und nicht auf die Bedienelemente richten müssen. Die Fähigkeit, sowohl Strom- als auch Signalkreise zu verarbeiten, macht sie ideal für Instrumentierungsanwendungen, bei denen der Platz begrenzt ist, die Anforderungen an die Funktionalität jedoch hoch sind. Vor kurzem haben wir Multi-Deck-Drehschalter in Audiomischpulten implementiert, die sowohl die Kanalauswahl als auch die Entzerrungssteuerung übernehmen – die Zuverlässigkeit ist im jahrelangen täglichen Einsatz in anspruchsvollen professionellen Umgebungen außergewöhnlich.
